Muchos laboratorios se enfrentan a estos retos:

  • Pérdida de tiempo por culpa de una limpieza y un montaje complejos
  • Pérdida de muestras debido a residuos ocultos en zonas de difícil acceso
  • Versatilidad limitada al procesar diversos materiales
  • Riesgo de contaminación que puede falsear los resultados analíticos

RETSCH aborda los desafíos:

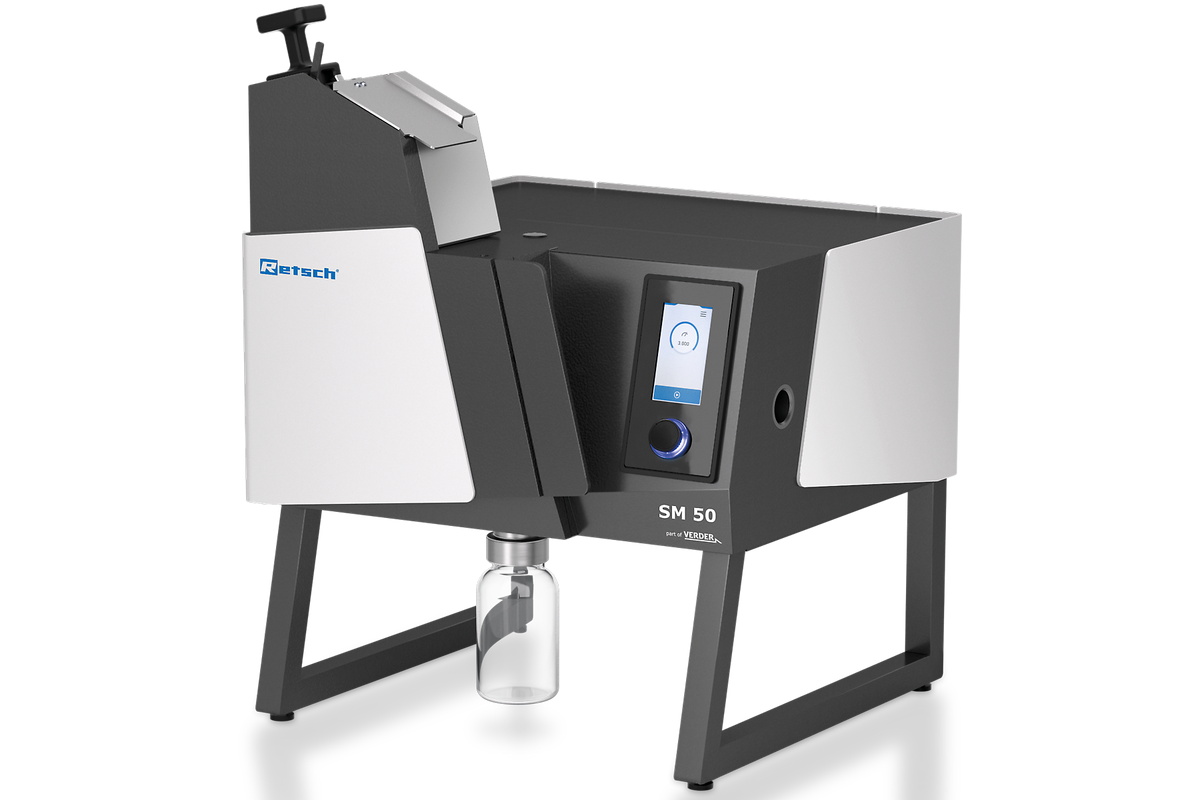

El nuevo SM 50 revoluciona el flujo de trabajo de los laboratorios y resuelve múltiples problemas a la vez. Gracias a su innovador diseño con cámara de molienda extraíble, el SM 50 simplifica la limpieza al reducir la duración de ese proceso hasta en un 30 %. Al mismo tiempo, el inigualable y potente molino de corte en versión de sobremesa y con enchufe monofásico permite una recuperación de muestras de hasta el 100 %* y su preparación sin contaminación.

Molino de corte SM 50 Sin perder el tiempo

Reduzca el tiempo del proceso de limpieza hasta en un 30 % gracias al concepto de acceso total y a los componentes de quita y pon.

  • El sistema de quita y pon facilita la extracción del rotor, los tamices, el ciclón y la cámara de molienda sin usar herramientas.
  • Por primera vez, también se puede extraer la cámara de molienda, lo que simplifica la limpieza integral y reduce significativamente el tiempo de inactividad de la máquina.
  • La tolva EasyInspect se abre completamente para su inspección y limpieza, por lo que se puede limpiar de manera rápida.
  • Se acabaron los tubos y las mangueras de difícil acceso: el SM 50 integra el ciclón directamente en la máquina.
  • Funcionamiento intuitivo mediante la pantalla táctil y el pulsador, con el que se puede ajustar la velocidad y el ciclo sin problemas.

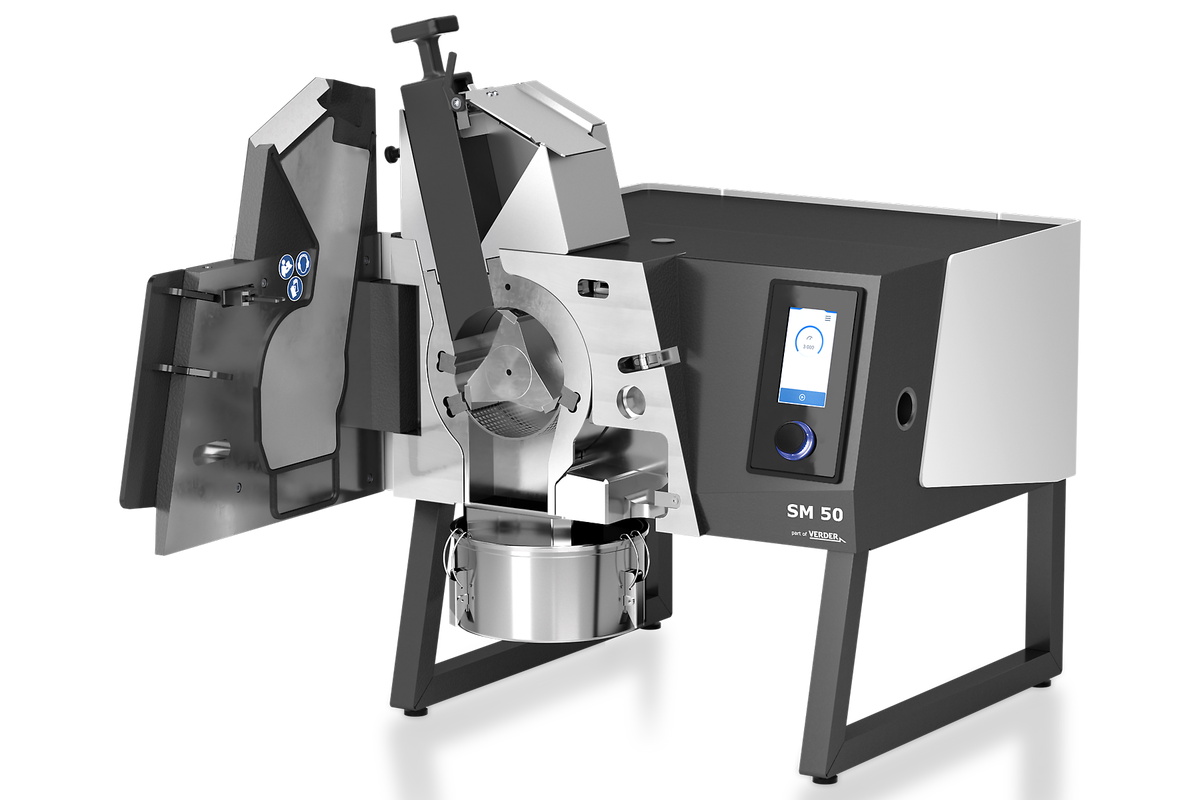

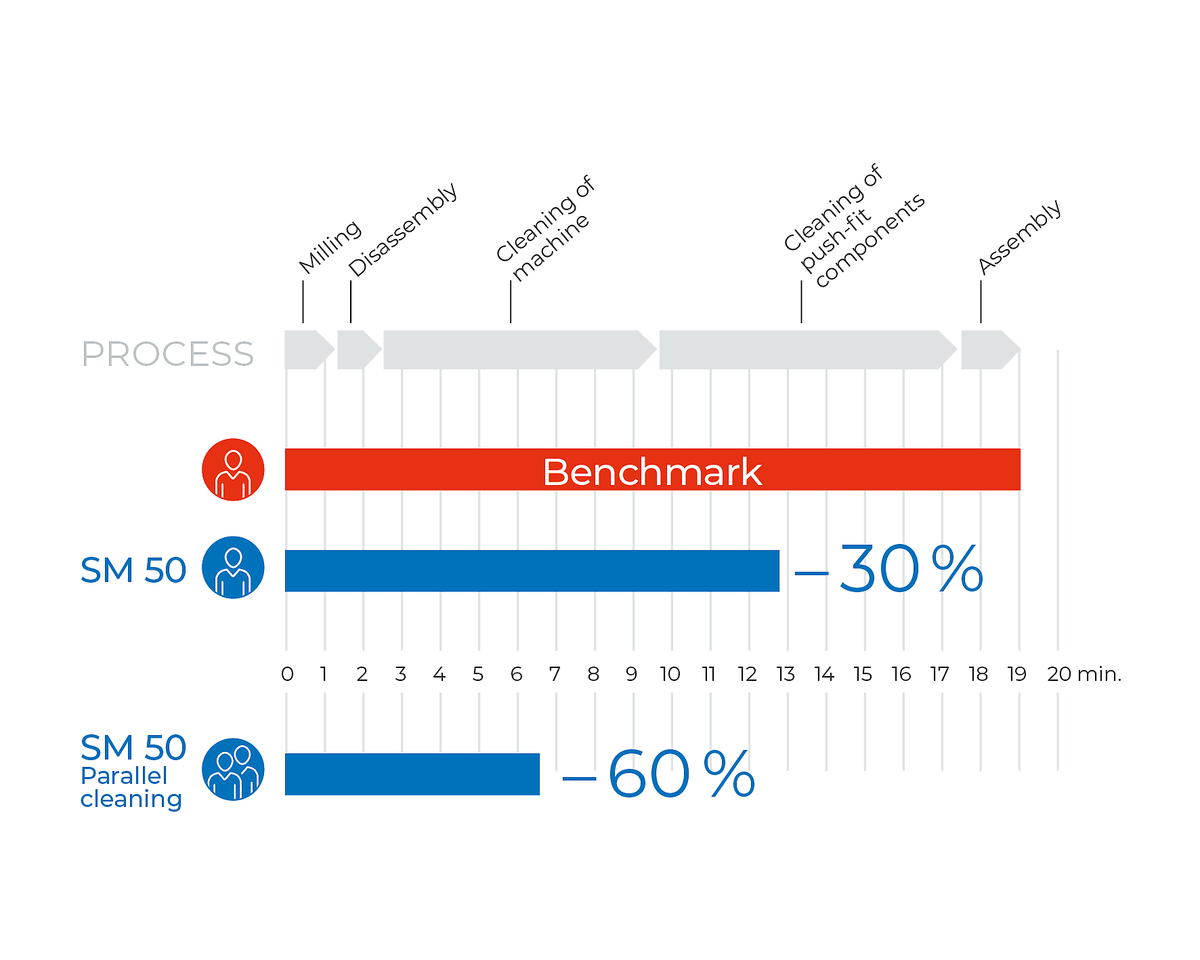

Molino de corte SM 50 - Sin perder el tiempo

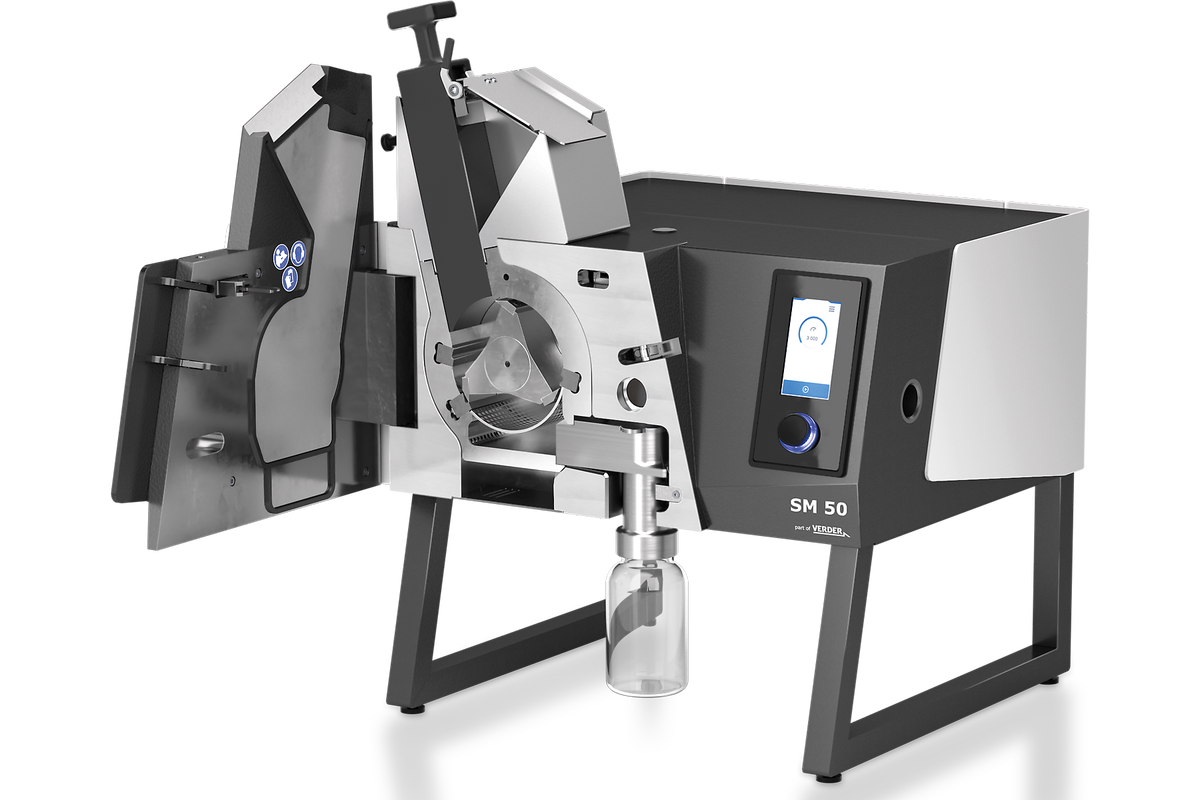

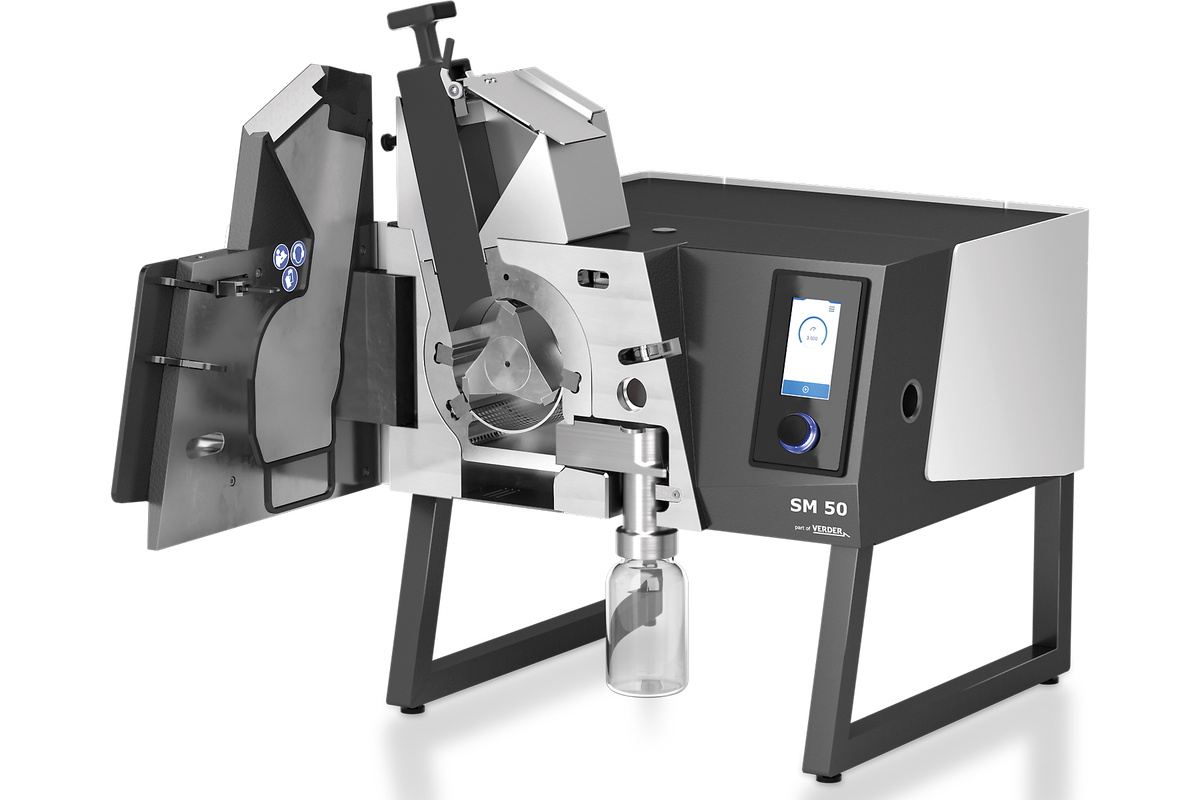

Gracias al concepto de acceso abierto y a la cámara de molienda extraíble, el tiempo de proceso se reduce significativamente en el SM 50.


Limpieza de la superficie: acceso total al interior del molino, incluida la tolva, con apertura de la puerta para su inspección y limpieza con cepillo, aspiradora o aire comprimido


Limpieza externa completa de todas las herramientas de molienda, incluyendo el tamiz, el rotor, el ciclón y la cámara de molienda, todas ellas extraíbles sin ningún tipo de utensilio gracias al sistema de quita y pon


Las herramientas de molienda de quita y pon, incluido el sistema de cámara de molienda de ajuste a presión, permiten procesar directamente las muestras una tras otra si se dispone de un segundo juego

Participate and win! Gana uno de los tres SM 50

Recuperación de muestras al 100 %* Sin pérdida de material

  • En comparación con la molienda sin la tecnología de ciclón, la recuperación del material de muestra mejora enormemente. La tecnología de ciclón transporta la muestra al recipiente de manera eficiente y sin soltar polvo, dejando en el molino una cantidad mínima de residuos de la muestra.
  • Con el ciclón integrado ya no se necesitan elementos de conexión como tubos o mangueras, así se reducen las distancias y las superficies.
  • La alimentación por lotes de la tolva funciona como una compuerta de control del flujo, que optimiza el rendimiento de la molienda y la precisión de separación del ciclón.

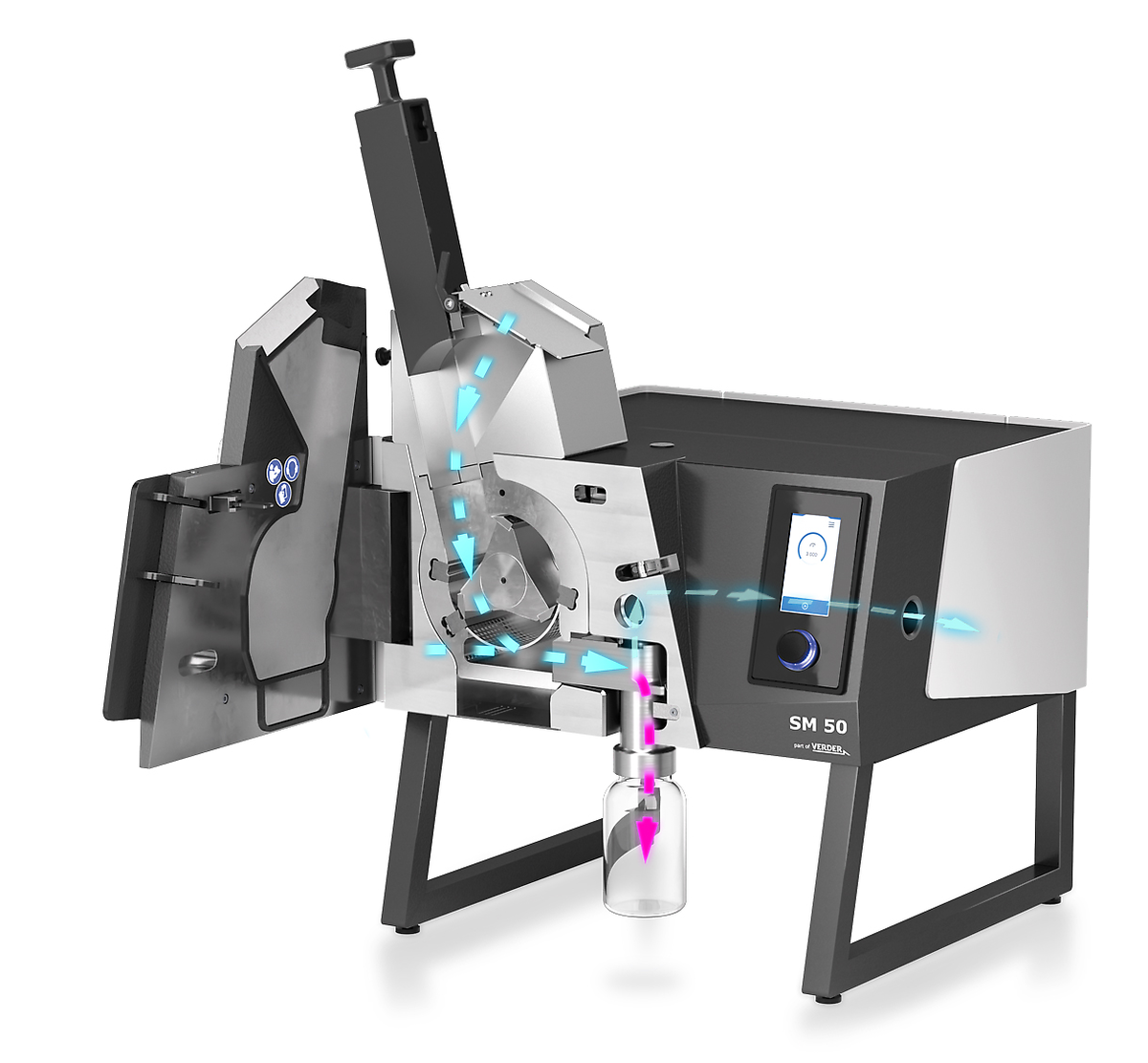

Molino de corte SM 50 - Sin pérdida de material

La tecnología de ciclón, la escasa distancia y las superficies minimizadas mejoran el flujo del material en el molino y ofrecen una recuperación de muestras de hasta el 100 %.*

forrajes

Tipos de tolvas

juguetes de plástico

Tamices de fondo

roots

Sin contaminación

Máxima seguridad, incluso cambiando frecuentemente el material de muestra

  1. Limpieza a un nuevo nivel: Todas las herramientas de molienda son fácilmente accesibles y se pueden limpiar de manera fiable para eliminar los residuos persistentes. Por primera vez, la cámara de molienda también se puede limpiar por separado, lo que evita todavía más la contaminación cruzada con las muestras molidas anteriormente.
  2. La cámara de molienda de quita y pon está disponible en varios materiales como el acero inoxidable, para beneficiarse de una molienda resistente a la abrasión, o el aluminio en el caso de aplicaciones estándar o si se quiere una molienda sin contaminación por metales pesados, una prestación que facilita una configuración flexible en un solo molino.


La cámara de molienda de quita y pon se limpia fuera de la máquina, por ejemplo, con agua.

Sin concesiones

El SM 50 combina a la perfección el tamaño compacto de los molinos de sobremesa con el rendimiento de alta capacidad de los molinos a ras de suelo. A diferencia de otros modelos de sobremesa, este muele muestras monolíticas de gran tamaño gracias a su generosa tolva y su amplia cámara. Precisión. Potencia. Rendimiento. Tan solo resultados excepcionales. Y hay muchas más razones para elegir el nuevo SM 50.

  • Motor de 1,5 kW con velocidad variable para conseguir una trituración de lo más eficiente.
  • Velocidad máxima de 4000 rpm para un rendimiento de corte excepcional.
  • Rotor grande con un diámetro de 130 mm y una profundidad de 48 mm que favorece una alta potencia de impacto y un rápido procesamiento de las muestras (comparable a los molinos de corte grandes a ras de suelo).
  • Velocidad de corte inmejorable a 27 m/s.
  • Tres listones corte de doble efecto para generar 18 cortes y una longitud de corte específica de 864 mm en cada tanda, lo que garantiza una magnífica eficiencia de corte.
  • Su diseño optimizado reduce las obstrucciones y garantiza un funcionamiento uniforme.
  • Mecanismos de apertura de puertas completos y cómodos con manilla pivotante.
Molino de corte SM 50 - Sin concesiones

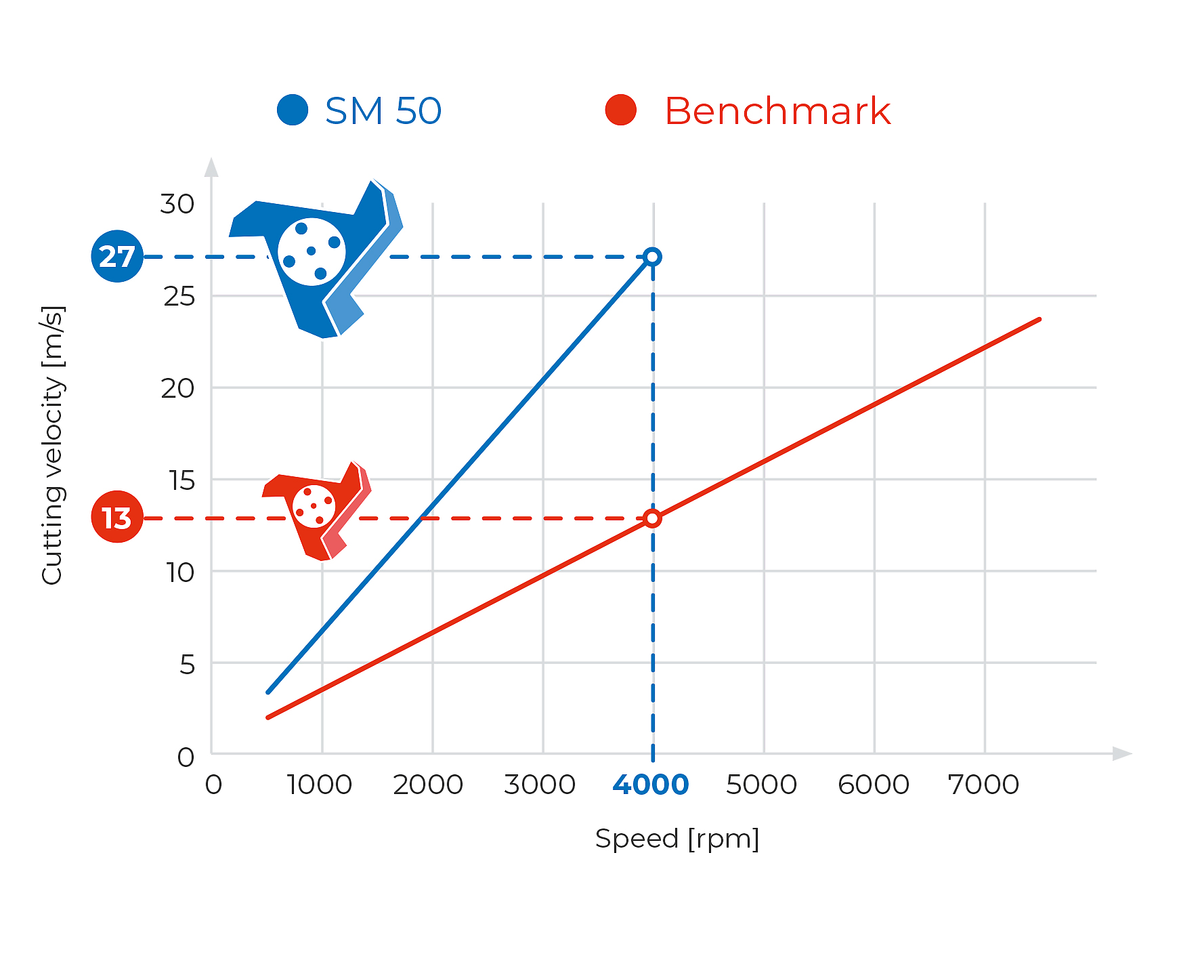

El rotor de diámetro amplio y alta velocidad genera una velocidad de corte excepcionalmente elevada para conseguir una gran potencia de corte.

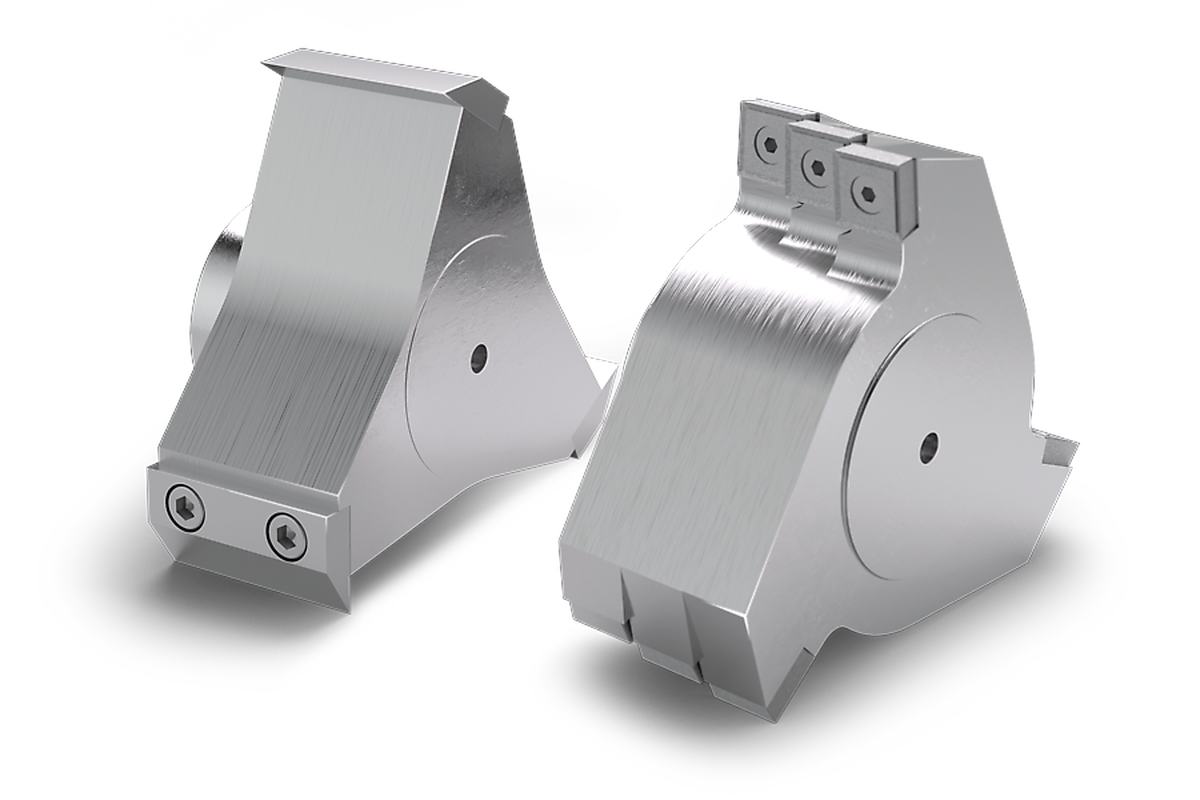

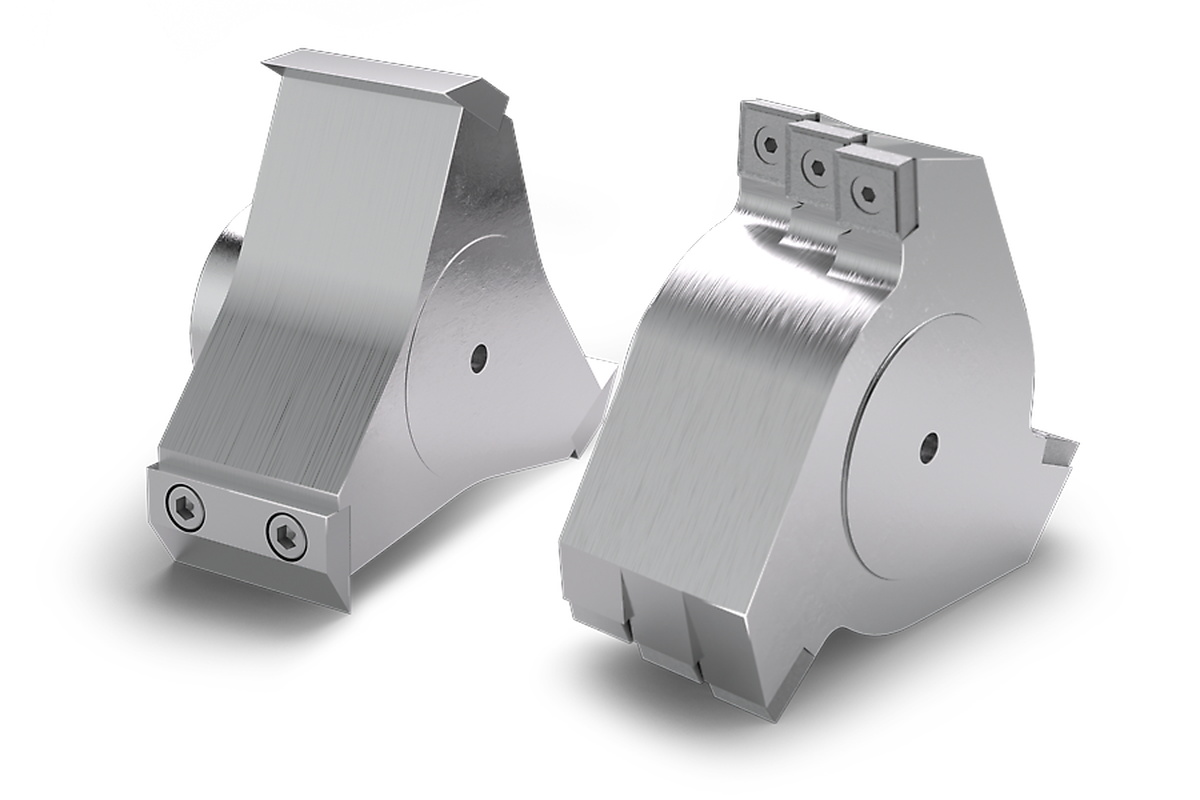

Tipos de rotores
Tipos de tolvas
Tamices de fondo

Disponemos de una amplia gama de accesorios para el SM 50, incluyendo:

  • Cámara de molienda de quita y pon para tres materiales diferentes en aplicaciones estándar, abrasivas y resistentes a la corrosión, así como para realizar la molienda sin contaminación por metales pesados.
  • El ciclón integrado garantiza la recuperación completa de la muestra.
  • Cámara de caída libre para moler sin ciclón, donde el recipiente se coloca directamente debajo de la máquina para que el material caiga por acción de la gravedad. Solo apta para aplicaciones que requieren una molienda previa gruesa de materiales no pulverulentos.
  • Rotor de corte paralelo y rotor de 3 discos diseñados para procesar materiales de blandos a duros.

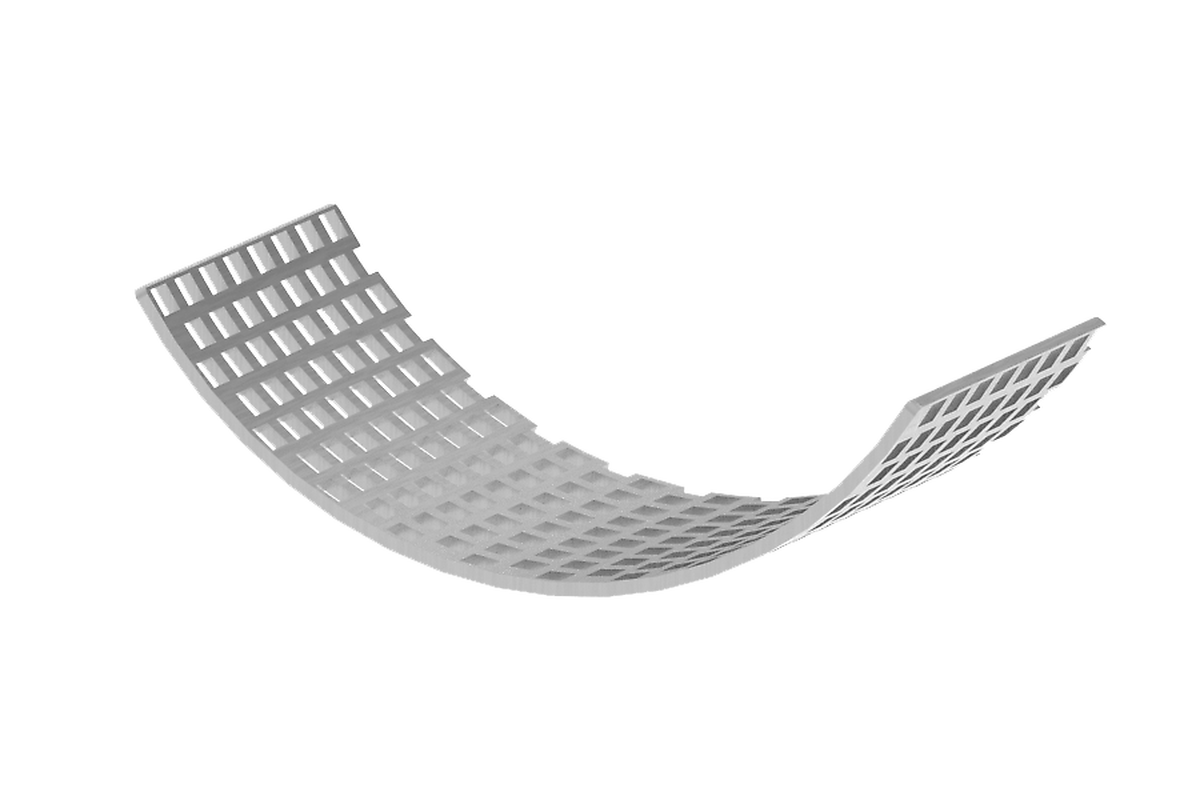

  • Tamiz en 9 tamaños diferentes, desde los 10 mm hasta los 0,25 mm, para aplicaciones estándar o para realizar la molienda sin contaminación por metales pesados.
  • Los sistemas de recogida están disponibles en capacidades de 0,25 y 0,5 l para la recogida de vidrio, así como en un contenedor de 3 l.

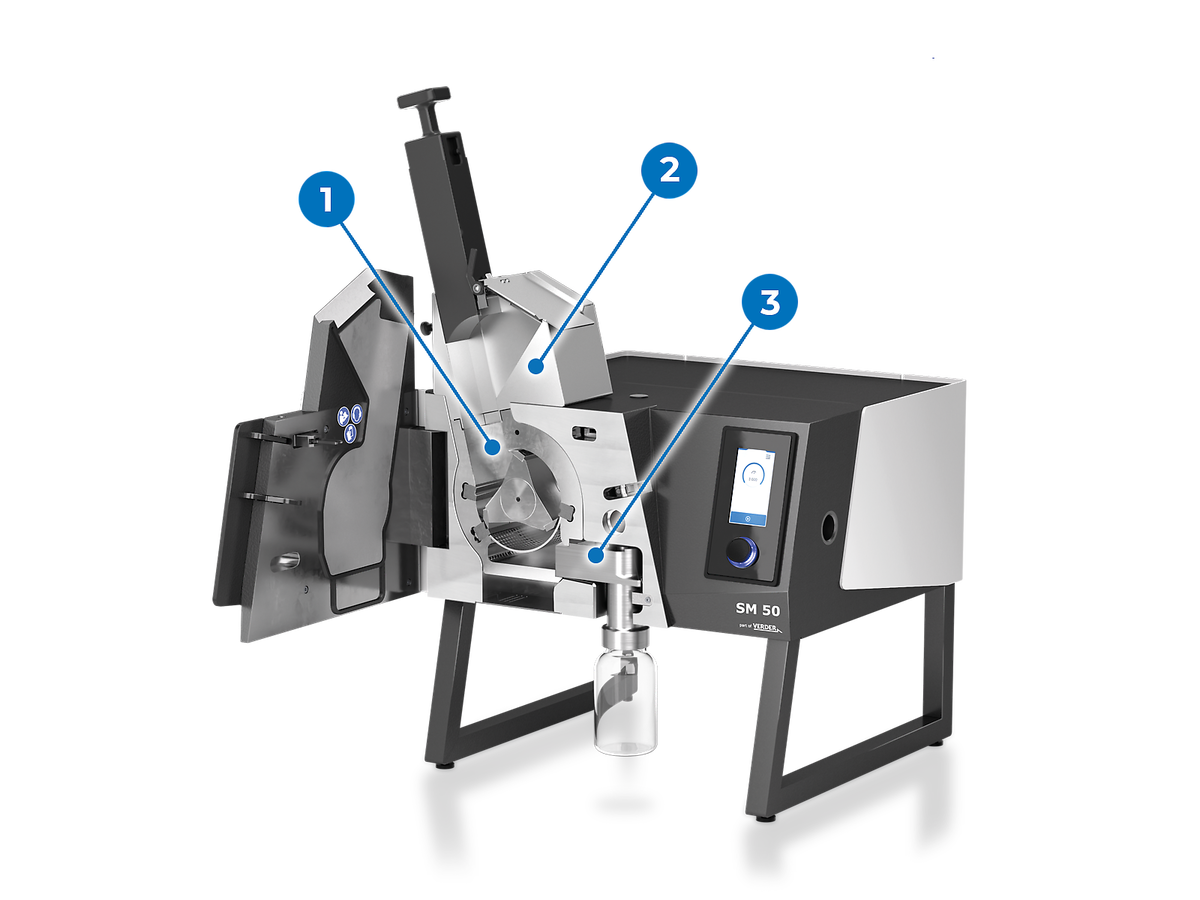

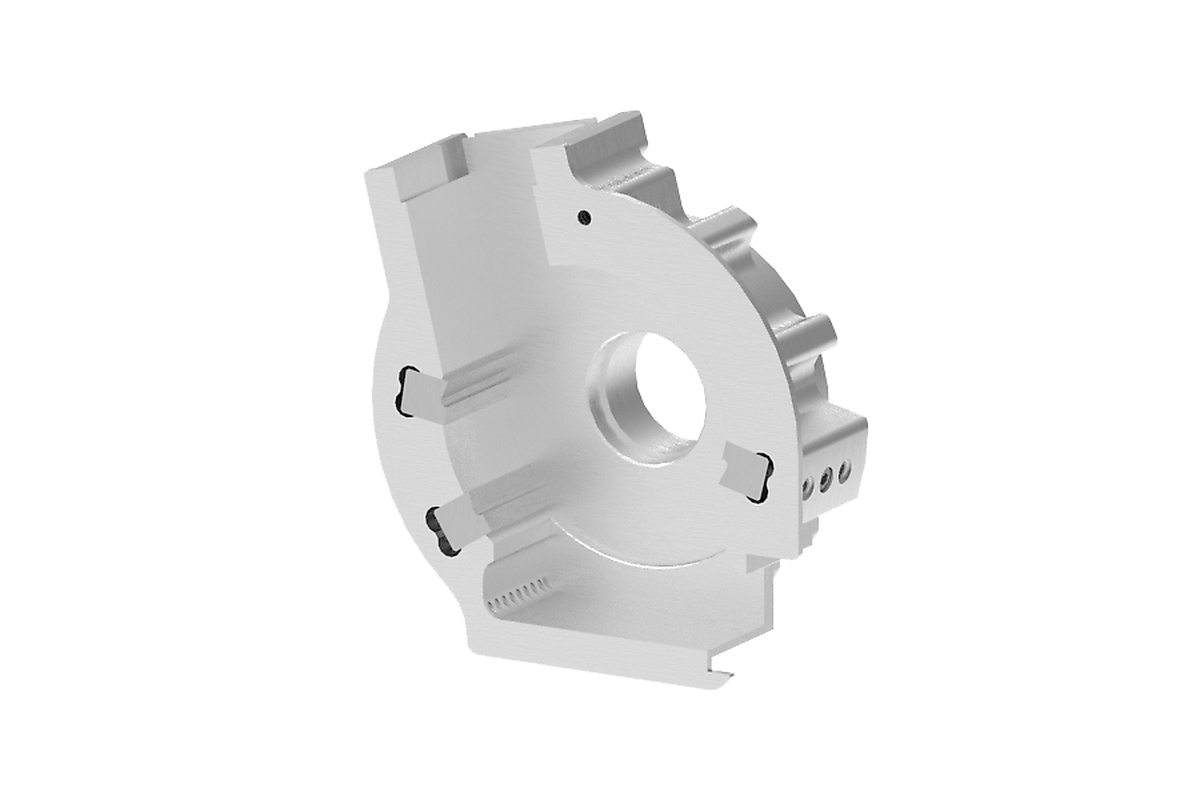

Cámara de molienda de quita y pon

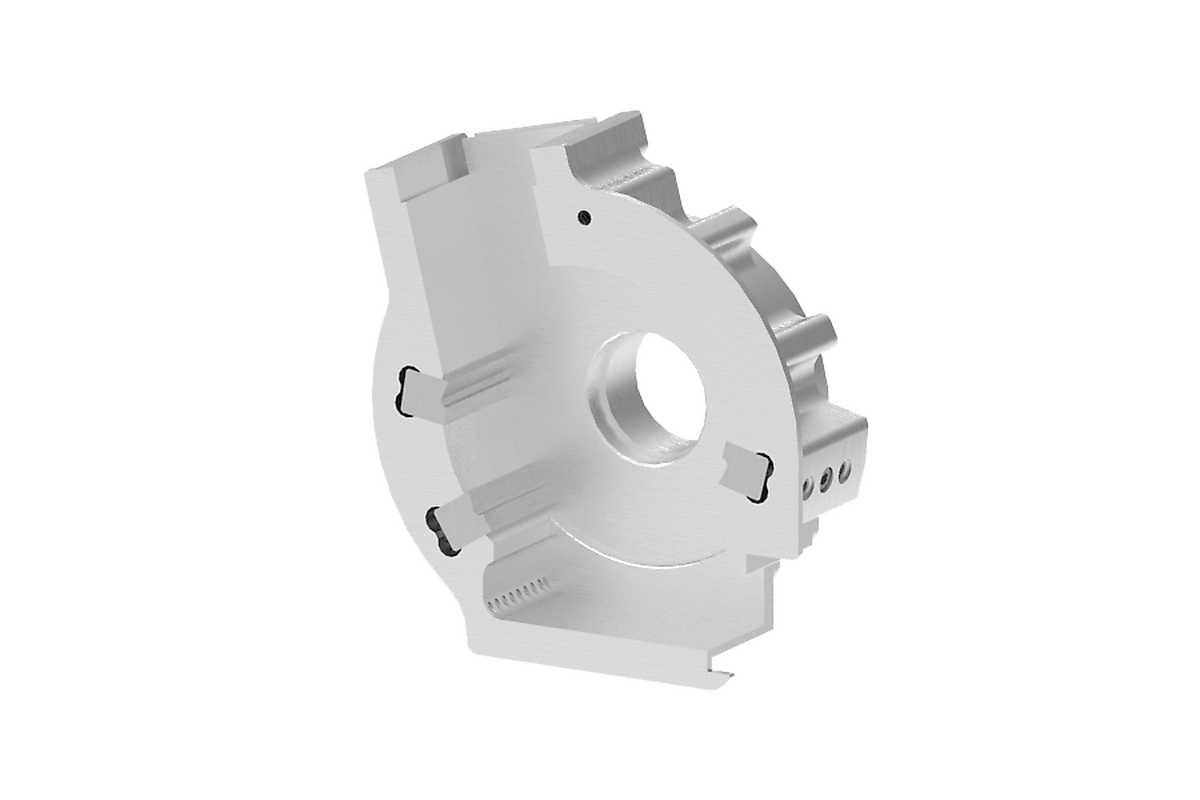

1 | Cámara de molienda de quita y pon

La cámara de molienda extraíble y de quita y pon, disponible en varios materiales, evita la contaminación y facilita un cambio rápido de configuración. La limpieza externa garantiza la eliminación completa de residuos, lo que mejora la preparación de muestras sin contaminación.

Tolva EasyInspect

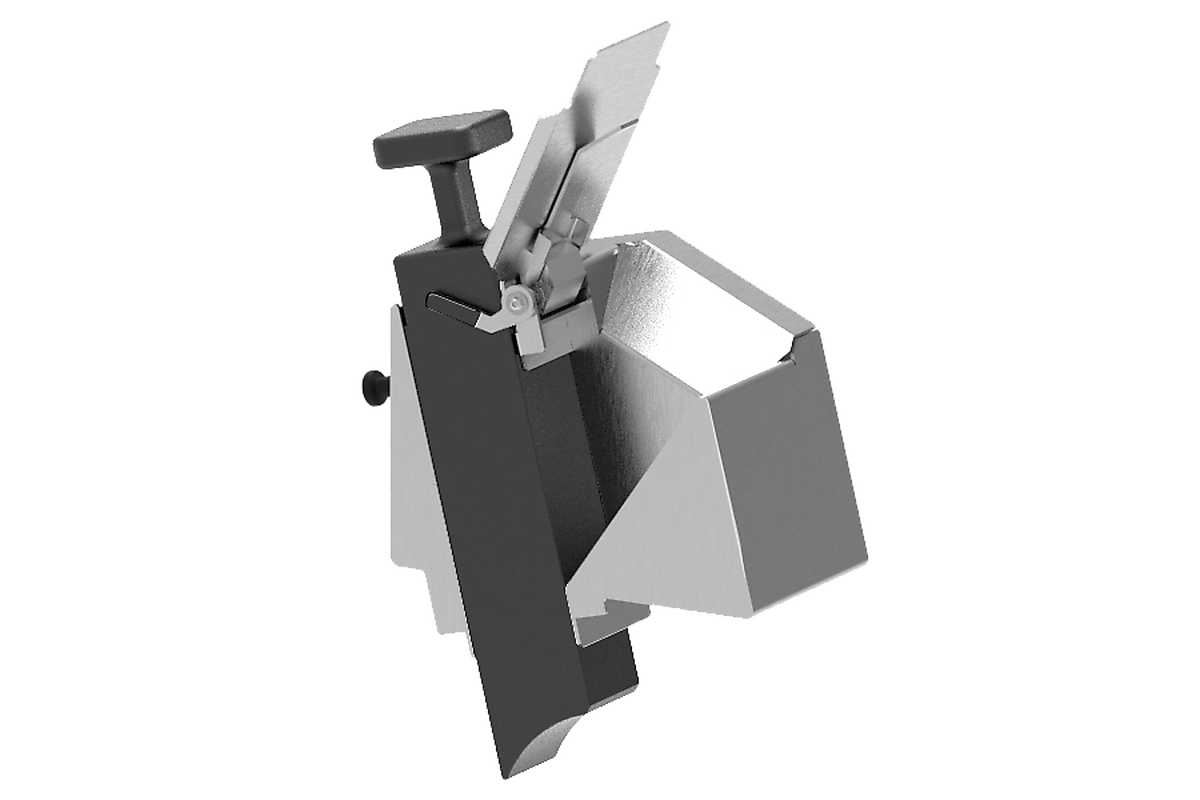

2 | Tolva EasyInspect

La tolva EasyInspect permite cargar muestras de hasta 200 ml o muestras individuales de hasta 50 mm. Funciona mediante la alimentación por lotes y dispone de una compuerta de control del flujo para un rendimiento óptimo de la molienda y la eficacia del ciclón, lo que proporciona una mayor protección contra lesiones. Funciona mediante un mecanismo de compuerta que garantiza la seguridad al impedir el acceso cuando la máquina está en marcha. El sistema de empujador que se activa con una sola mano controla el flujo de la muestra, mientras que la trampilla guía los materiales voluminosos hacia el canal de molienda.

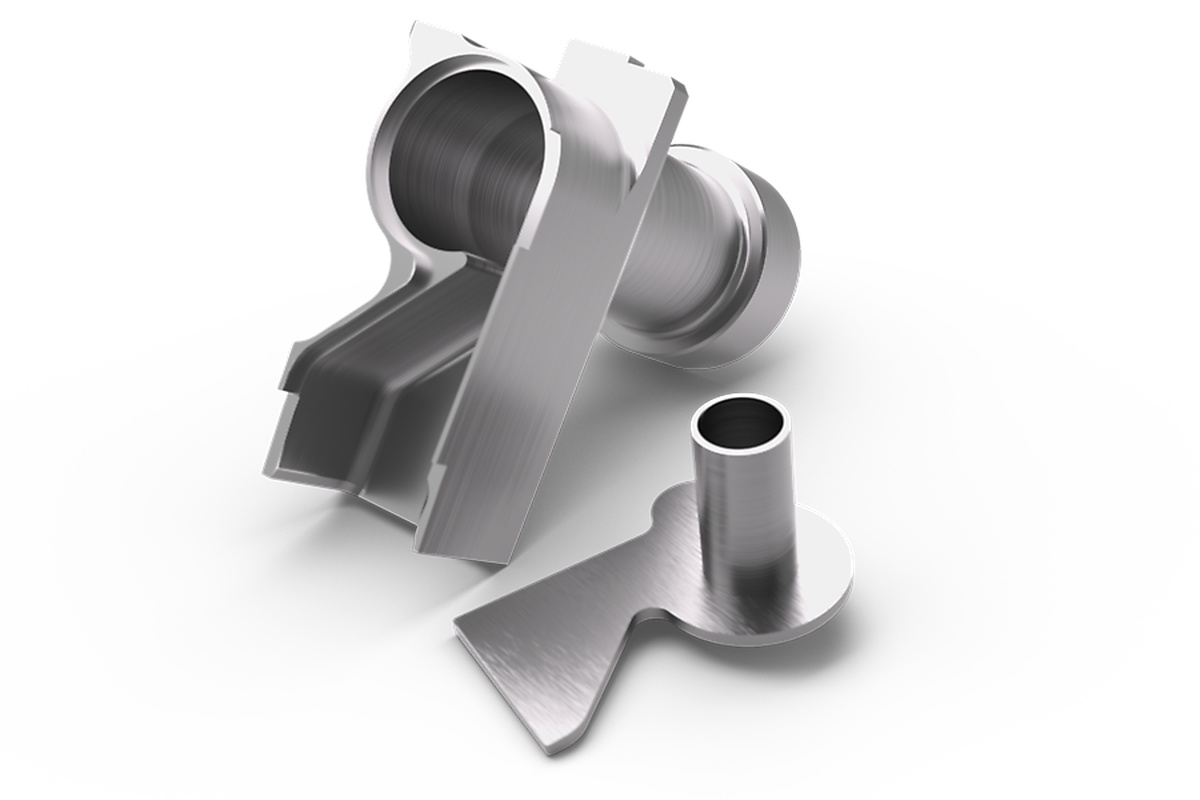

Ciclón integrado

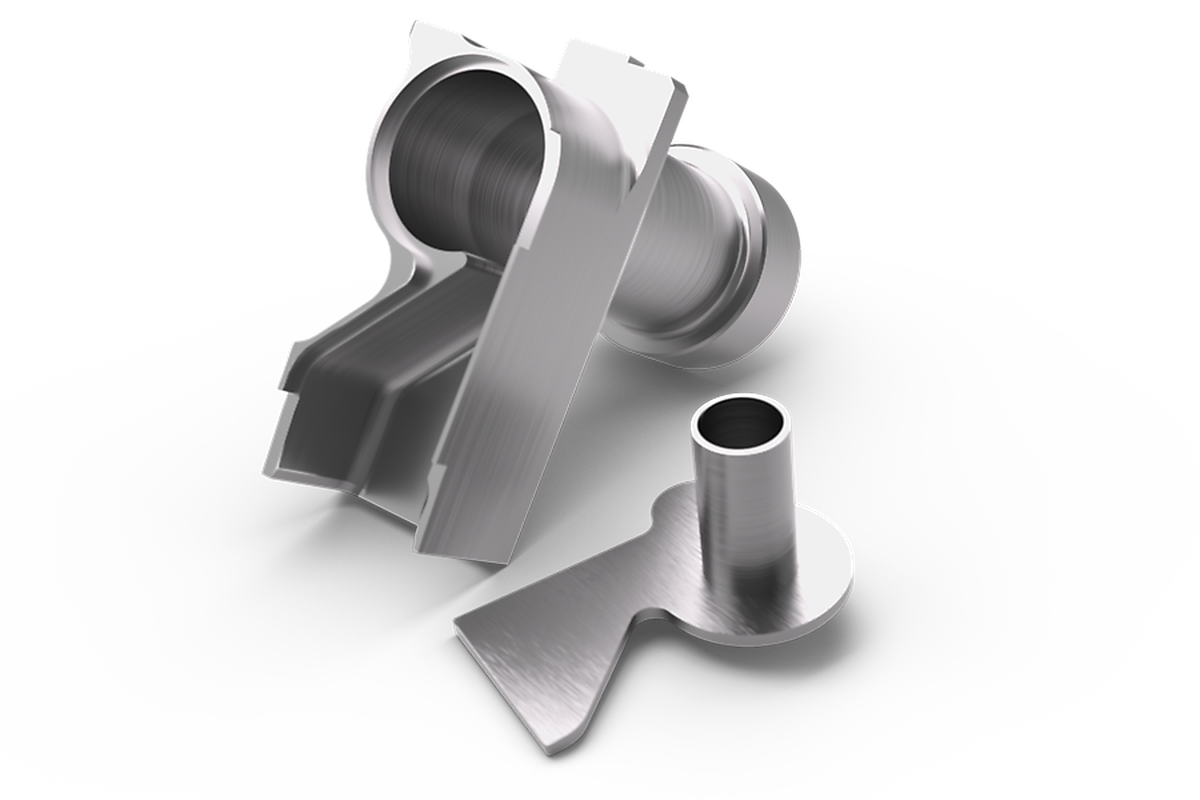

3 | Ciclón integrado

El ciclón compacto de quita y pon está integrado en la carcasa de la máquina para facilitar la limpieza y minimizar la pérdida de muestras. Diseñado con tan solo dos componentes (tapa y cuerpo), se extrae rápidamente y se monta con facilidad. Una rosca de tipo GL55 permite acoplar botellas de vidrio de 250/500 ml o un recipiente de 3 litros mediante un adaptador.

Molino de corte SM 50 Ejemplos de aplicación

El corte de alto rendimiento del SM 50 lo convierte en la máquina ideal para aplicaciones de sectores como el agrícola, el alimentario, el farmacéutico y el de reciclaje. La acción de corte y cizallamiento, el diseño inteligente y la amplia gama de accesorios permiten moler materiales blandos, duros, semiduros, elásticos y fibrosos.

roots

roots

preformas

preformas

plumas

plumas

 juguetes de plástico

juguetes de plástico

Visite nuestra base de datos de aplicaciones para encontrar la mejor solución para su aplicación.

El molino de corte SM 50 se vale de las fuerzas de corte y cizallamiento para realizar el proceso de trituración. Las muestras se alimentan por lotes a través de la tolva EasyInspect y se transportan a la cámara de molienda mediante un empujador. Dentro de la cámara, la muestra se muele entre las cuchillas del rotor y los listones de corte estacionarios de doble efecto. El rotor de 3 discos está equipado con placas metálicas duras y reversibles dispuestas en espiral, que cortan de manera secuencial, mientras que el rotor de corte paralelo consigue una molienda eficiente gracias a su potente corte.

La tecnología de ciclón facilita la transferencia del material desde la cámara de molienda hasta el recipiente, con la ayuda de conductos de aire específicos que optimizan la descarga de la muestra. Con un rango de velocidad variable de 500 a 4000 rpm, el SM 50 se adapta fácilmente a distintos requisitos según la aplicación.
